盐雾试验—电镀锌产品耐腐蚀保护

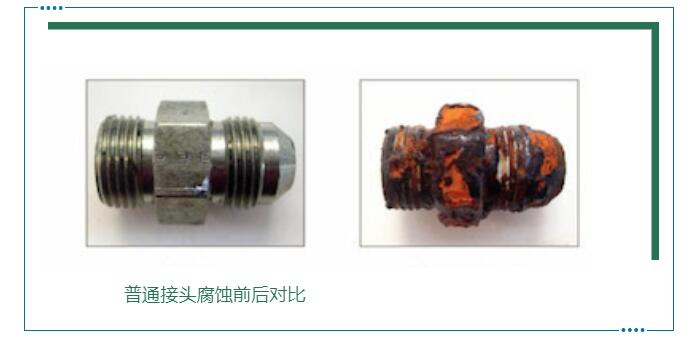

腐蚀是极端海洋、采矿、工业和移动应用以及许多其他市场的关键问题。会造成直接和间接
的经济损失。对此，我们对液压接头配件的耐腐蚀性能有了更高要求。
笛美经过20多年的不断探索、尝试、和发展，机械生产设备的不断迭代更新，大大提高了液
压接头配件的标准耐腐蚀性能。根据SAE标准化盐雾测试，在严苛环境168小时不会出现白锈，
500小时不会出现红锈。耐腐蚀性能卓越，为您的液压系统提供安全有效的链接解决方案。

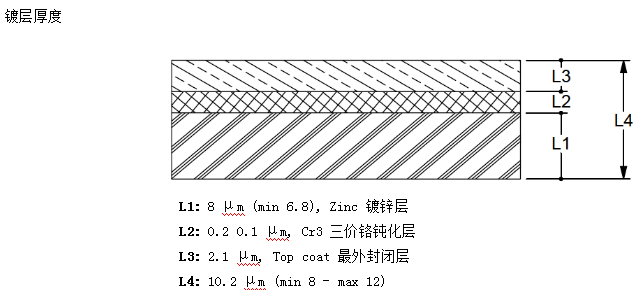

镀层解析
1. 使用三价铬白锌处理的电沉积锌涂层
2. 封闭剂密封处理
3. 总厚度8-12微米
4. 表面光滑、细粒、粘附，无水泡、凹坑、结节。
检测报告
|
DME锌层厚度检测报告The Test Report of Galvanized Layer Thickness |
||||||
|
表单编号 Form Number |
DMJX-JL-255 |
日期Date |
2022.03.03 |
|||
|
产品名称Product Name |
液压件 |
项目名称Project Name |
锌层厚度检测Galvanized Layer Thickness Testing |
|||
|
产品型号Product Model |
6409-10 |
项目编号Project Number |
20220303A106 |
|||
|
批次Batch Number |
21387 |
项目标准Project Standard |
PE-CONS 3627/00 |
|||
|
外观检查 Appearance Inspection |
划伤Scratch |
异物Foreign Matter |
色泽Lustre |
|||
|
N/A |
N/A |
OK |
||||
|
检查数量Sample Number |
① |
② |
③ |
|||
|
检测值：Test Value |
|
|
|
|||
|
平均值：Mean Value |
10.43 |
单位：Unit um |
||||
|
检测结论Test Conclusion |
合 格 Up to Standard |
|||||
|
制表Lister |
张琪 Zhang Qi |
检验员Inspector |
张琪 Zhang Qi |
审核Auditor |
刘勇 Liu Yong |
|
|
DME盐雾试验报告 Salt Spray Test Report |
|||||
|
电话(TEL): 86-411-82490808 82490707 传真(FAX): 86-411-82483355 No.: DMJX-JL-256 |
|||||
|
Test Start Time测试开始时间：2022/05/01 Test End Time测试结束时间：2022/05/25 |
|||||
|
Test Sample Identification 测试样件 |
|||||
|
Sample Name 样件名称 |
Test ID No. |
Plating Type 镀锌类型 |
Supplier 生产商 |
Lot No 批次 |
|
|
Hydraulic adapter 液压接头 |
DAJCM907M-1212 |
三价铬白锌 trivalent chromium white zinc
|
DME |
22A201 |
|
|
Hydraulic adapter 液压接头 |
DABPM105M-0806 |
三价铬白锌 trivalent chromium white zinc
|
DME |
20126 |
|
|
Hydraulic adapter 液压接头 |
DAJCM106Q-0608 |
三价铬白锌 trivalent chromium white zinc
|
DME |
21158 |
|
|
Hydraulic adapter 液压接头 |
6400-0808 |
三价铬白锌 trivalent chromium white zinc
|
DME |
22036 |
|
|
Technical Requirement技术标准：: ISO 9227 NSS (GBT10125) |
|||||
|
White Corrosion |
白锈 ≧ 168 h (小时) |
||||
|
Base metai corrosion |
红锈 ≧ 500 h （小时） |
||||
|
设备Equipment: 盐雾试验测试机/(NSS)主要测试条件 Salt spray test machine /(NSS) main test conditions |
|||||
|
日期 |
试验箱温度 |
饱和器温度 |
沉降量 |
酸碱度 |
结果 |
|
Date |
Inside Temperat |
Satura tor |
Sedimentation Constant (ml/h) |
PH Value |
Result |
|
2022/5/1 |
35.2℃ |
37℃ |
1.2ml/h |
PH7 |
无腐蚀corrosion |
|
2022/5/2 |
35.1℃ |
37℃ |
1.2ml/h |
PH7 |
无腐蚀corrosion |
|
2022/5/3 |
35.2℃ |
37℃ |
1.2ml/h |
PH7 |
无腐蚀corrosion |
|
2022/5/4 |
35.1℃ |
37℃ |
1.1ml/h |
PH7 |
无腐蚀corrosion |
|
2022/5/5 |
35.0℃ |
37℃ |
1.4ml/h |
PH7 |
无腐蚀corrosion |
|
2022/5/6 |
35.1℃ |
37℃ |
1.3ml/h |
PH7 |
无腐蚀corrosion |
|
2022/5/7 |
34.9℃ |
37℃ |
1.2ml/h |
PH7 |
无腐蚀corrosion |
|
2022/5/8 |
34.9℃ |
37℃ |
1.2ml/h |
PH7 |
无腐蚀corrosion |
|
2022/5/9 |
35.1℃ |
37℃ |
1.1ml/h |
PH7 |
无腐蚀corrosion |
|
2022/5/10 |
35.0℃ |
37℃ |
1.4ml/h |
PH7 |
黑斑black spot |
|
2022/5/11 |
35.1℃ |
37℃ |
1.3ml/h |
PH7 |
黑斑black spot |
|
2022/5/12 |
34.9℃ |
37℃ |
1.2ml/h |
PH7 |
黑斑black spot |
|
2022/5/13 |
34.9℃ |
37℃ |
1.2ml/h |
PH7 |
黑斑black spot |
|
2022/5/14 |
35.1℃ |
37℃ |
1.2ml/h |
PH7 |
黑斑black spot |
|
2022/5/15 |
35.2℃ |
37℃ |
1.2ml/h |
PH7 |
白锈 white rust |
|
2022/5/16 |
35.1℃ |
37℃ |
1.1ml/h |
PH7 |
白锈 white rust |
|
2022/5/17 |
35.0℃ |
37℃ |
1.4ml/h |
PH7 |
白锈 white rust |
|
2022/5/18 |
35.1℃ |
37℃ |
1.3ml/h |
PH7 |
白锈 white rust |
|
2022/5/19 |
34.9℃ |
37℃ |
1.2ml/h |
PH7 |
白锈 white rust |
|
2022/5/20 |
34.9℃ |
37℃ |
1.2ml/h |
PH7 |
白锈 white rust |
|
2022/5/21 |
35.1℃ |
37℃ |
1.2ml/h |
PH7 |
白锈 white rust |
|
2022/5/22 |
35.0℃ |
37℃ |
1.1ml/h |
PH7 |
白锈 white rust |
|
2022/5/23 |
35.1℃ |
37℃ |
1.4ml/h |
PH7 |
白锈 white rust |
|
2022/5/24 |
34.9℃ |
37℃ |
1.3ml/h |
PH7 |
白锈 white rust |
|
2022/5/25 |
35.2℃ |
37℃ |
1.2ml/h |
PH7 |
红锈 red rust |
|
试验图片说明Test picture description |
||||||
|
|
DAJCM907M- 1212 |
DABPM105M-0806 |
DAJCM106Q-0608 |
6400-0808 |
备注 remarks |
|
|
240h |
|
|
|
|
黑斑 black spot |
|
|
360h |
|
|
|
|
白锈 white rust
|
|
|
600h |
|
|
|
|
红锈 red rust |
|
|
结论Conclusion:： |
合格 Qualified |
|||||
|
操作员Operator： 冯利军 Feng Lijun |
审核Reviewed by： 刘 勇 Liu Yong |
|||||
版权所有：1993~2024 大连笛美机械工业有限公司（DME）
电话：+86-411-82490707, +86-411-82490808 传真：+86-411-82483355 技术支持：奈特原动力
